За полгода до этого я познакомился с Юрием — его компания была представителем Burkhardt Leitner в России, а я хотел использовать эту систему в своих проектах. В его дизайн-студии на Моховой я с интересом изучал журналы FRAME, книги по экспо-дизайну и каталоги выставочных систем. И именно там я впервые увидел фотографии выставочного стенда AUDI Loop (1999) и системы MERO Nautilus (2002).

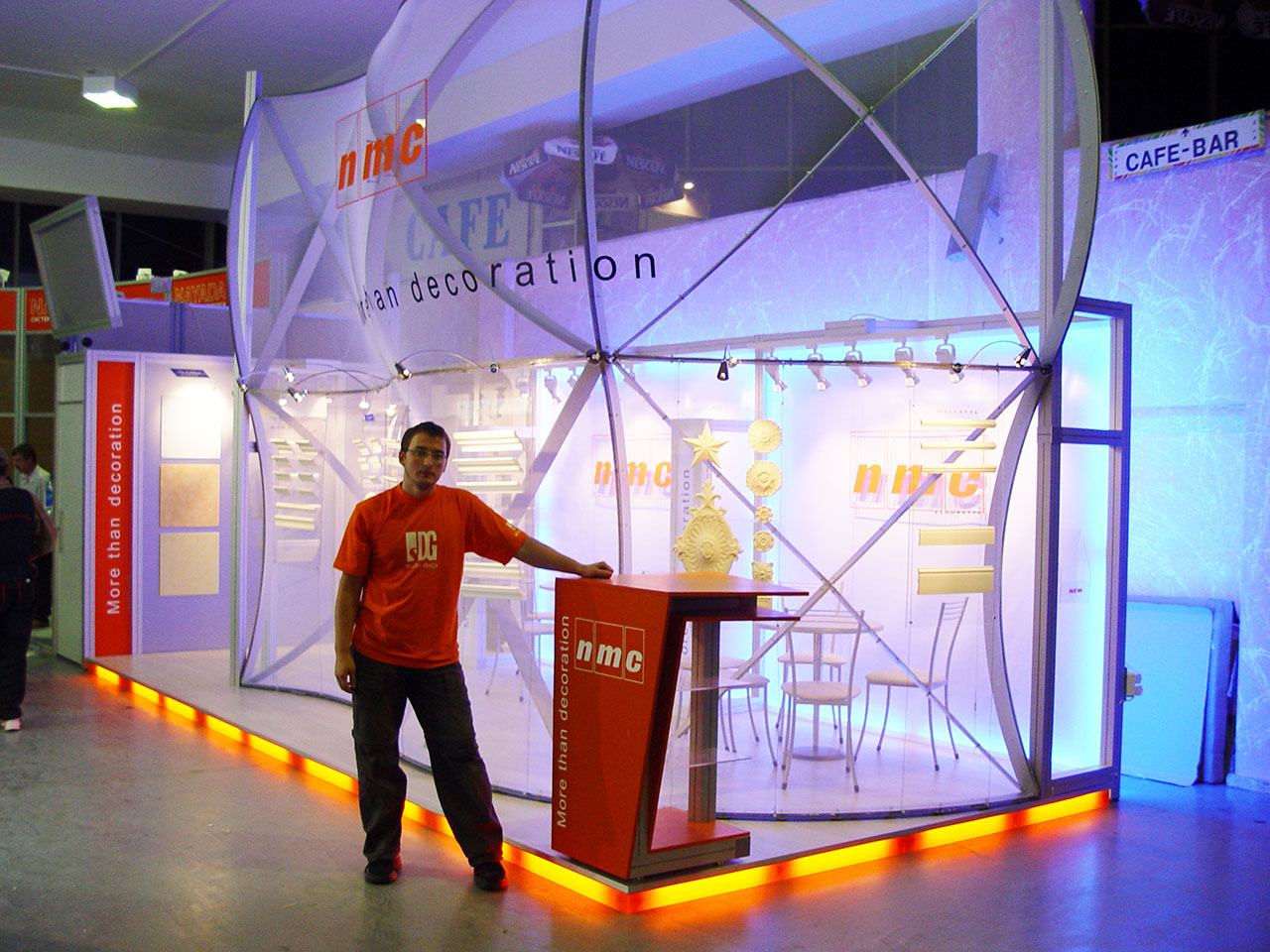

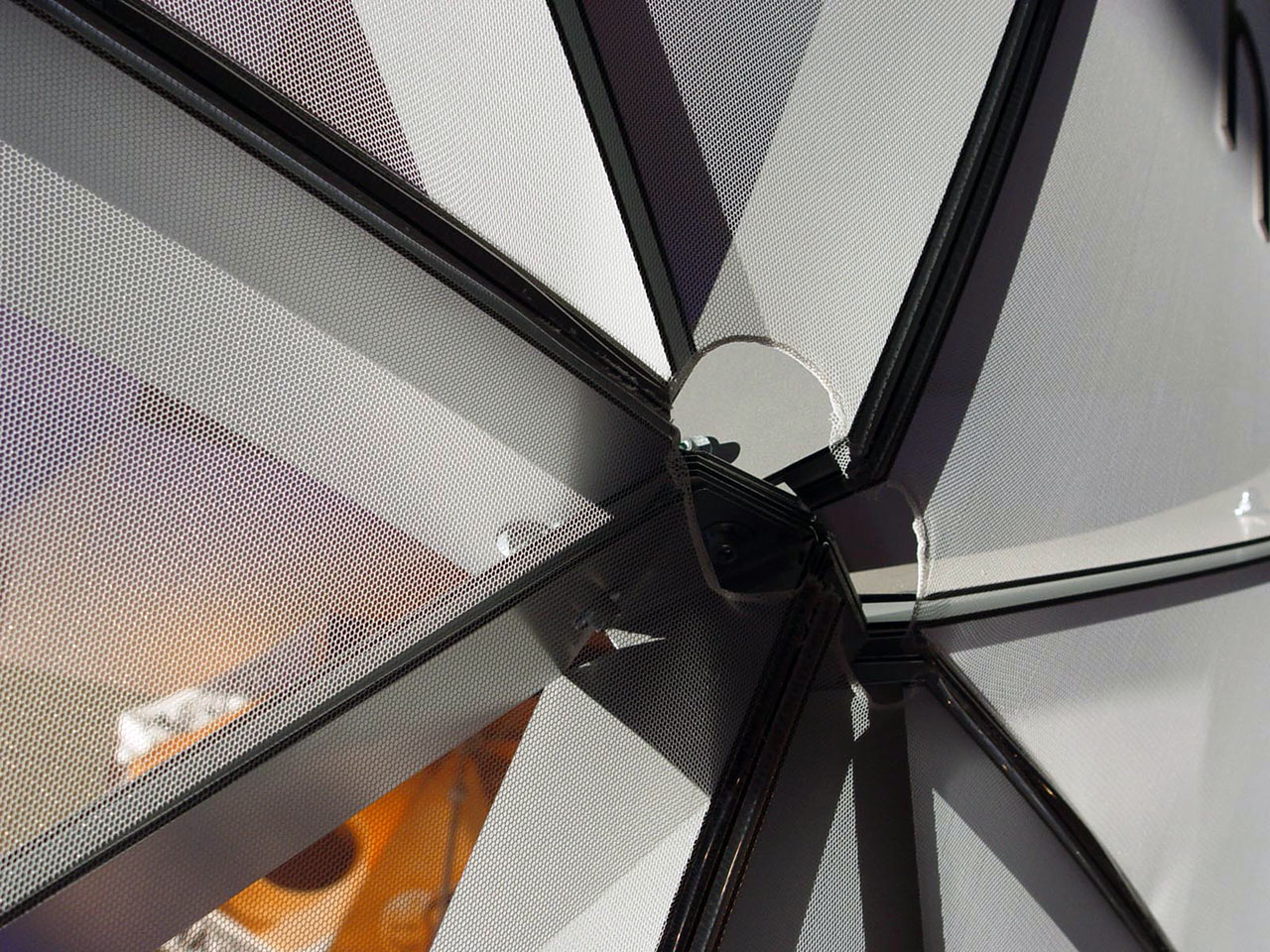

«Можно же сделать проще!» — самонадеянно подумал я, уходя, и начал размышлять, как построить что-то подобное. И уже в августе 2003 года родилась идея криволинейной выставочной системы из 4 треугольных модулей, изгибы которой образовывали знак бесконечности. Первый прототип был изготовлен за 3 недели «на коленке» и впервые продемонстрирован на стенде NMC в сентябре 2003 года. В 2010-м эта усовершенствованная параметрическая система будет зарегистрирована под брендом INFINITYCONST, в 2011-м мы покажем её в Дюссельдорфе, а литые коннекторы впервые продемонстрируем на EuroShop 2017 — через 14 лет после пророческого высказывания, запрограммировавшего эволюцию системы бесконечности.

Мировые аналоги

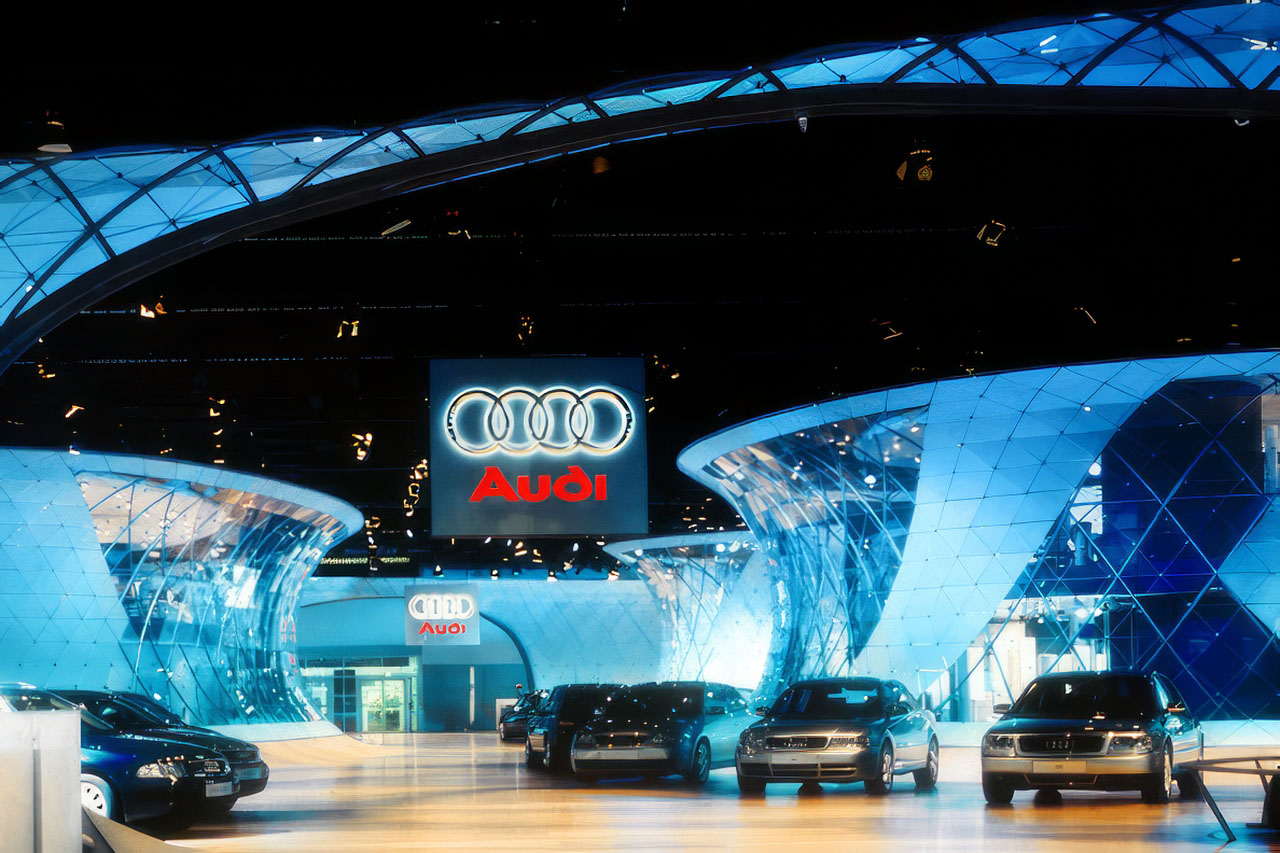

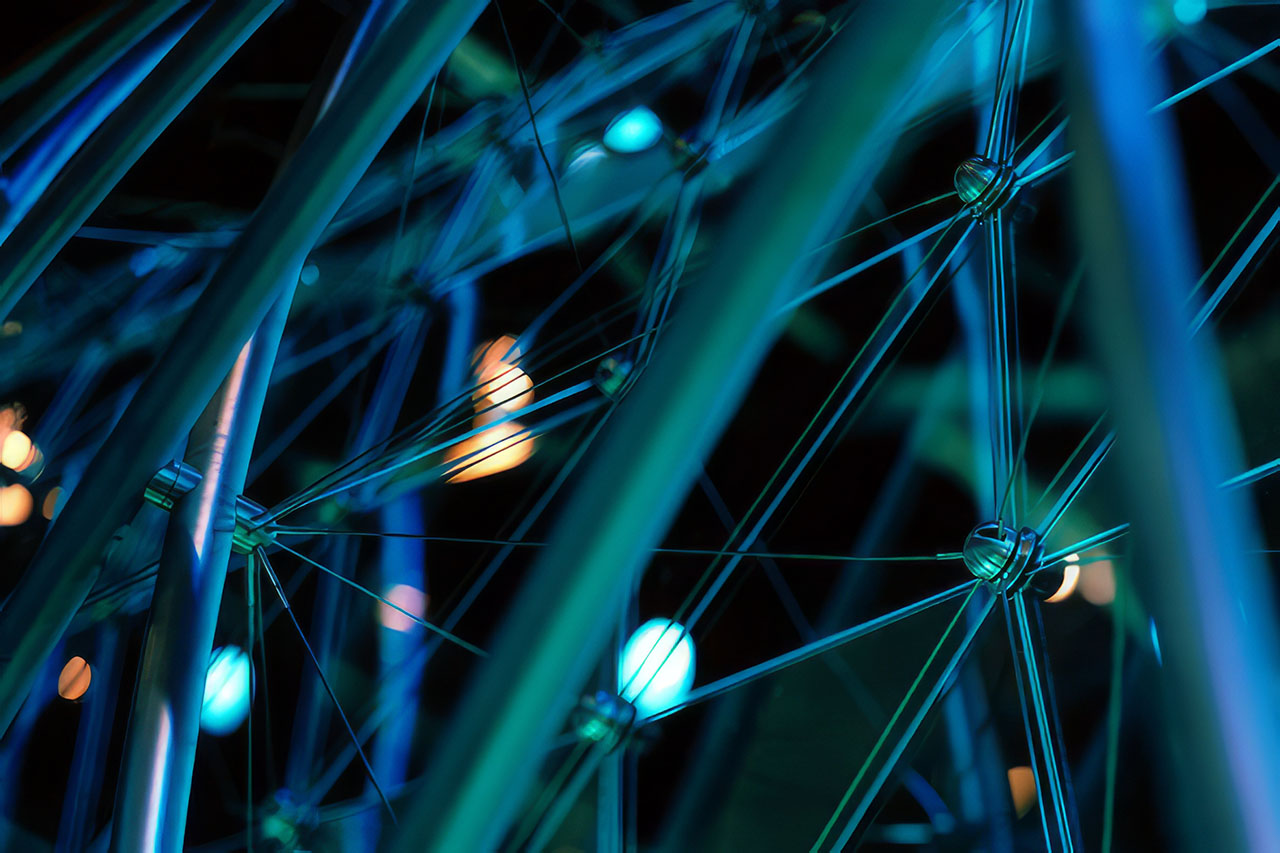

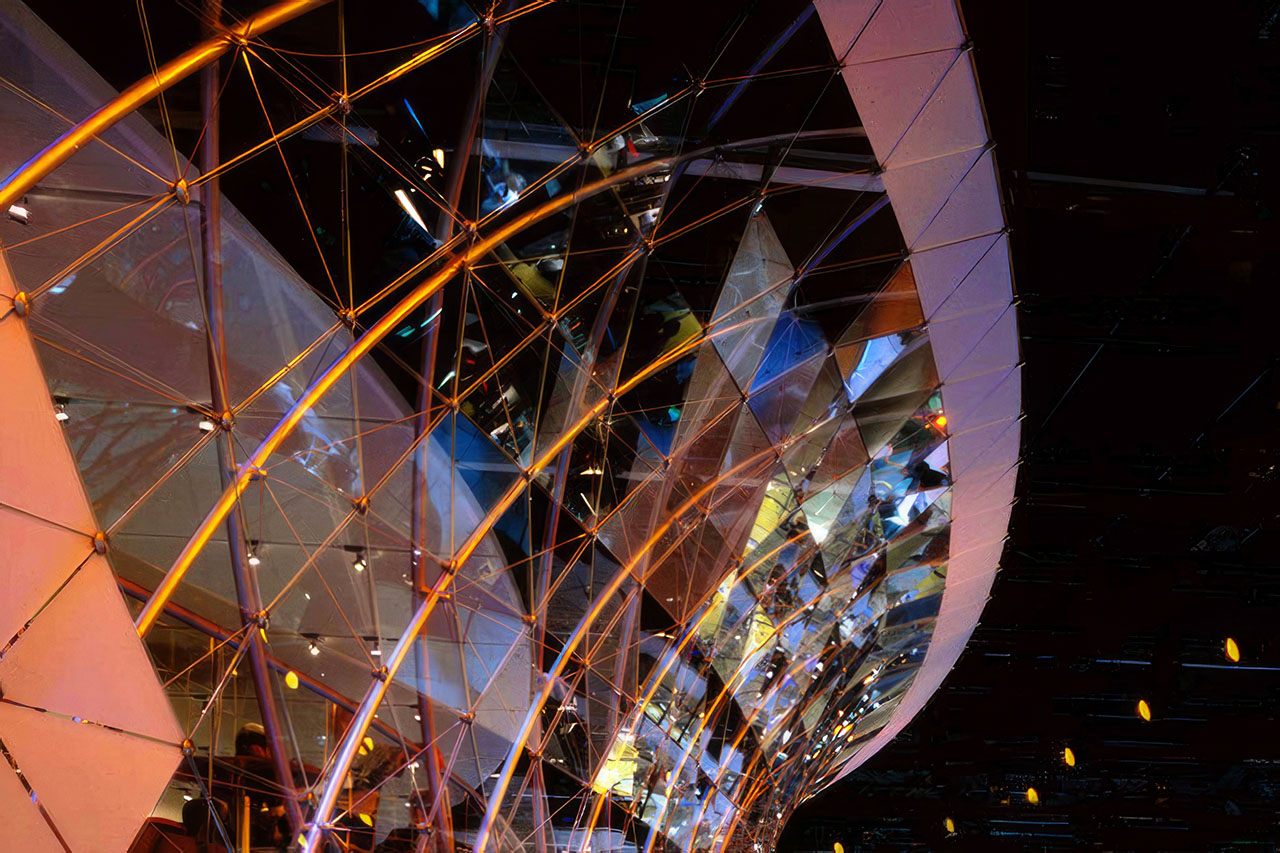

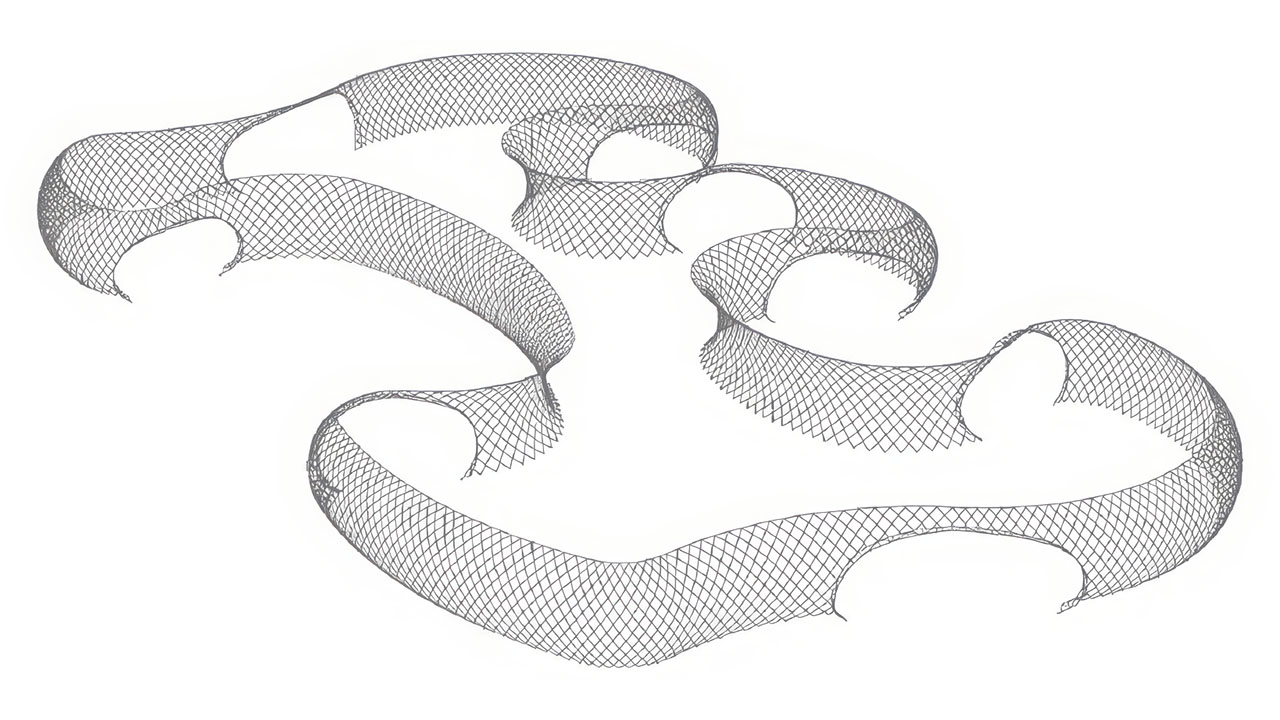

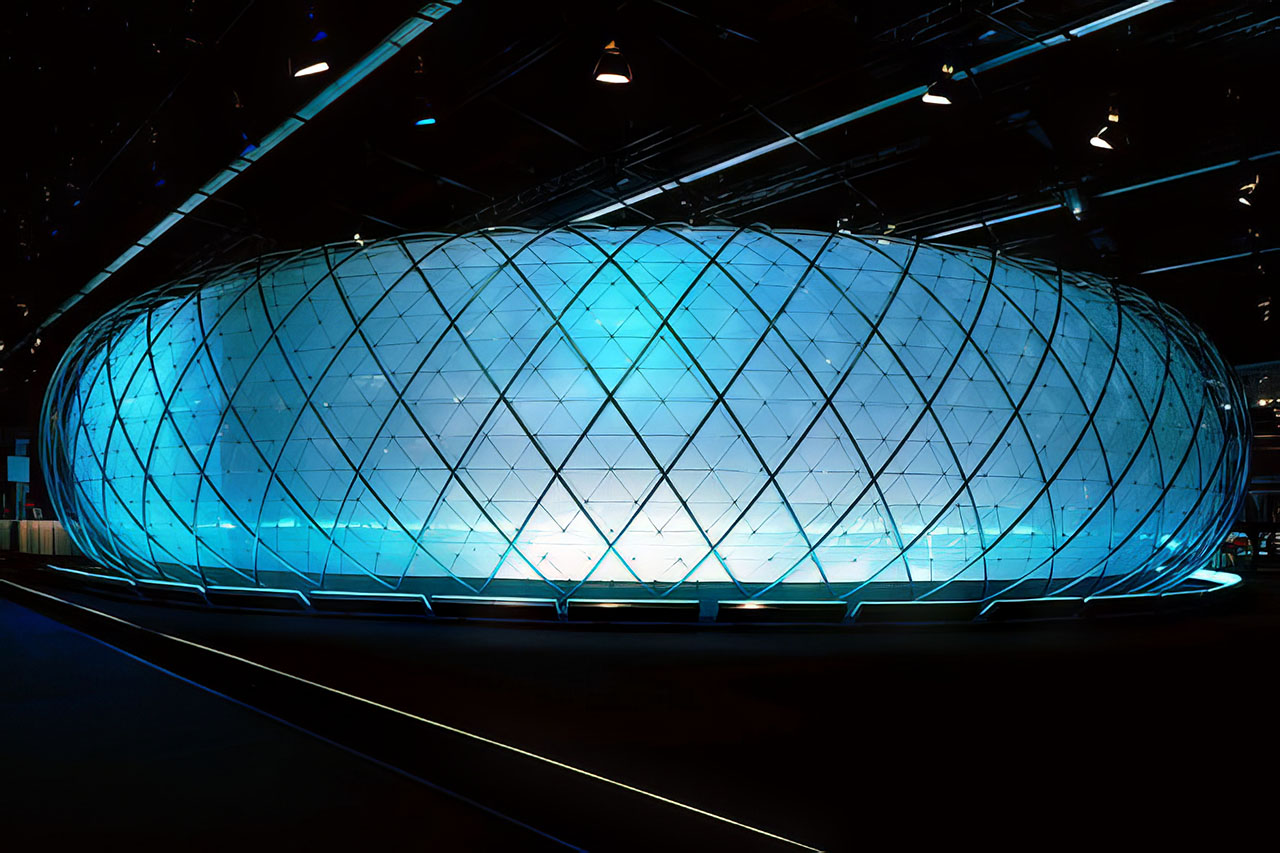

Выставочный стенд AUDI Loop (1999)

В конце 1990-х годов компания AUDI кардинально изменила свой бренд, превратившись из производителя автомобилей для среднего класса в один из ведущих люксовых автобрендов Европы. Важной частью этой трансформации стало создание выставочного павильона AUDI Loop (Петля), разработанного архитектурным бюро Ingenhoven, Overdiek and Partners. Впервые представленный на Франкфуртском автосалоне 1999 года, этот двухэтажный павильон площадью более 4 000 м² был призван погрузить посетителей в эмоциональную атмосферу бренда с помощью света, музыки, видеопроекций и интерактивных тематических зон.

С технической точки зрения проект выполнен не как унифицированный выставочный конструктор, а как чисто архитектурное решение, где не требуется системная модульность и адаптивная гибкость. Криволинейная свободная архитектурная форма фасада аппроксимирована набором из 12 000 уникальных стеклянных панелей, каждая из которых имеет маркировку в сложной иерархии монтажных схем. Геометрию конструкции невозможно трансформировать или пересобрать в другие пространственные конфигурации.

Несмотря на уникальность каждого элемента и общую инженерную сложность, сооружение предназначалось для многократной сборки и разборки в рамках мирового турне. Реализация столь масштабного и бескомпромиссного проекта в формате временной архитектуры стала важной вехой в экспо-дизайне, задав сильнейший тренд на разработку биоморфных системных выставочных решений.

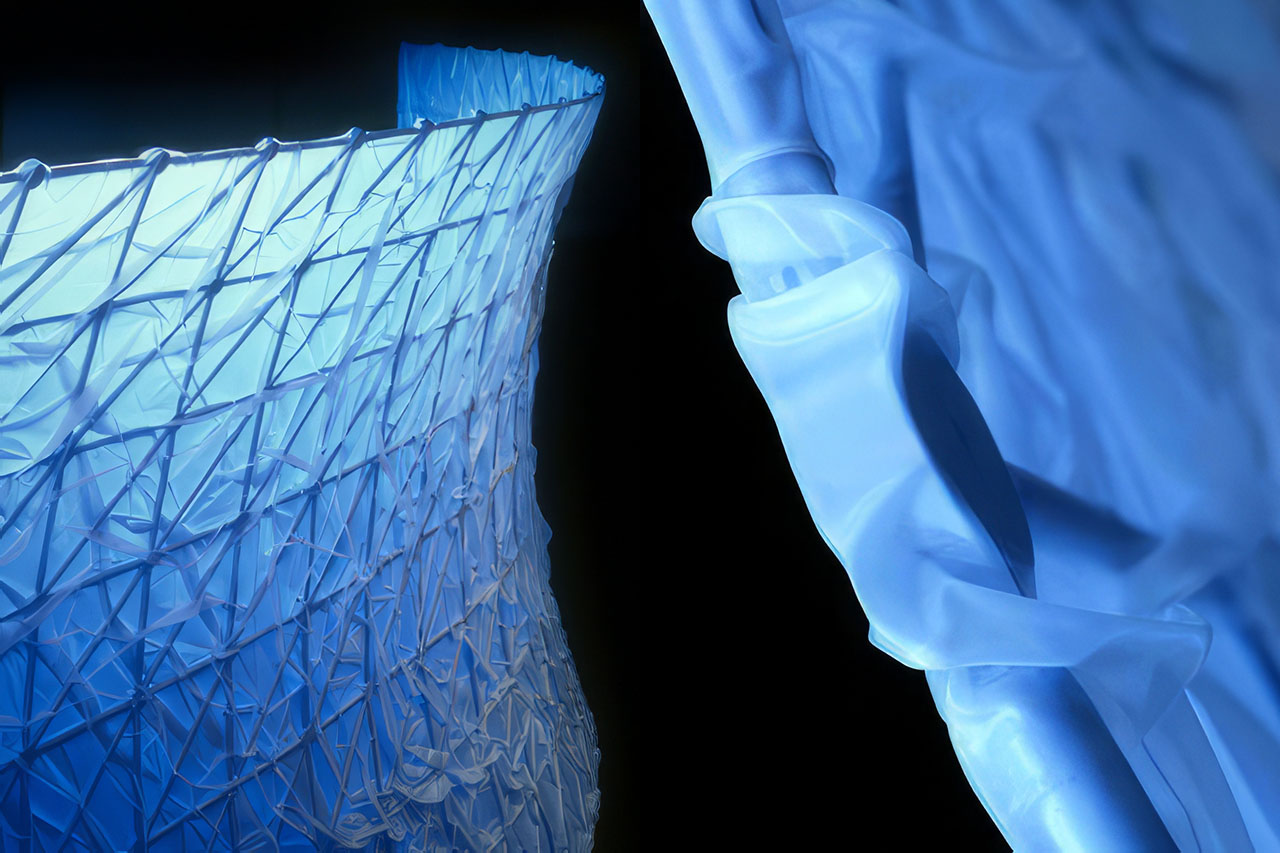

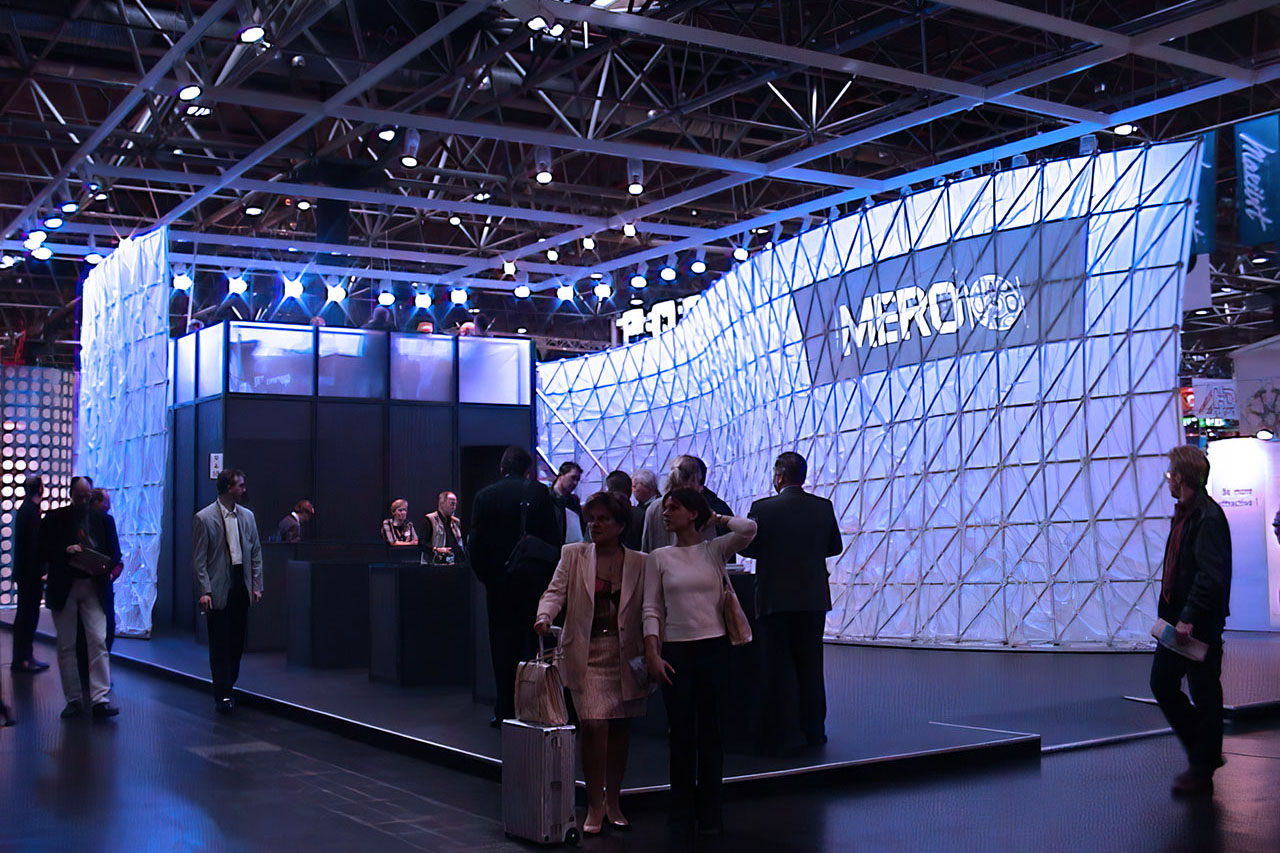

Выставочная система MERO Nautilus на EuroShop 2002

Компания MERO занимает особое место в истории мировой архитектуры и инжиниринга. Зародившись благодаря изобретению Максом Менгерингхаузеном пространственной системы «шар-труба» (MEngeringhausen ROhrbauweise), где сферические коннекторы связывали трубы в легкие и сверхпрочные каркасы, компания десятилетиями оставалась на гребне строительных технологий. MERO стали признанными первопроходцами и мировыми лидерами в инжиниринге сложных большепролетных конструкций и фасадов свободной формы (freeform architecture). Их выставочное подразделение постоянно искало способы адаптировать архитектурные компетенции компании под динамичные задачи экспо-дизайна.

Настоящим апогеем этих изысканий стал Nautilus, представленный MERO на выставке EuroShop-2002 в Дюссельдорфе. Он стал прямым концептуальным и инженерным продолжением знаменитого павильона AUDI Loop. Главным связующим звеном обоих проектов выступил выдающийся инженер Вернер Зобек (Werner Sobek), чье бюро рассчитывало и воплощало сложнейшие конструкции свободной формы в обоих случаях.

Если в проекте AUDI Зобек решал задачу аппроксимации гигантской петли с 12 000 уникальных стеклянных панелей, то в Nautilus он совместно с MERO переосмыслил свободную геометрию через стержнево-узловую систему MERO M12.

Из 477 коннекторов — 476 типов, из 1308 труб — 470 длин

Проект оставался кастомным архитектурным решением, где отсутствовали модульность, вариативность и возможность трансформации в другие конфигурации:

• Одинаковыми во всей структуре оказались всего 2 коннектора.
• Длина стержней составляла от 456 мм до 925 мм — практически на каждый миллиметр этого диапазона приходилась отдельная труба.

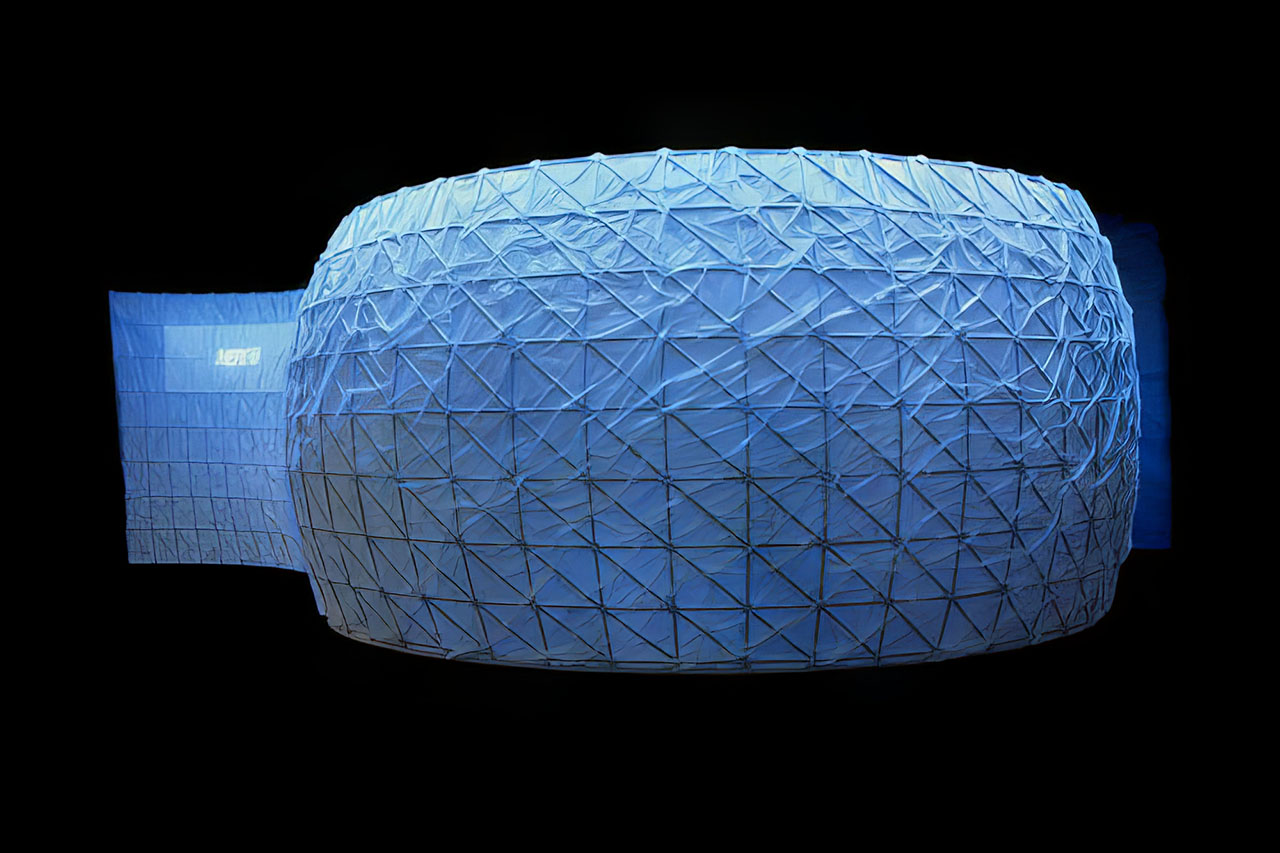

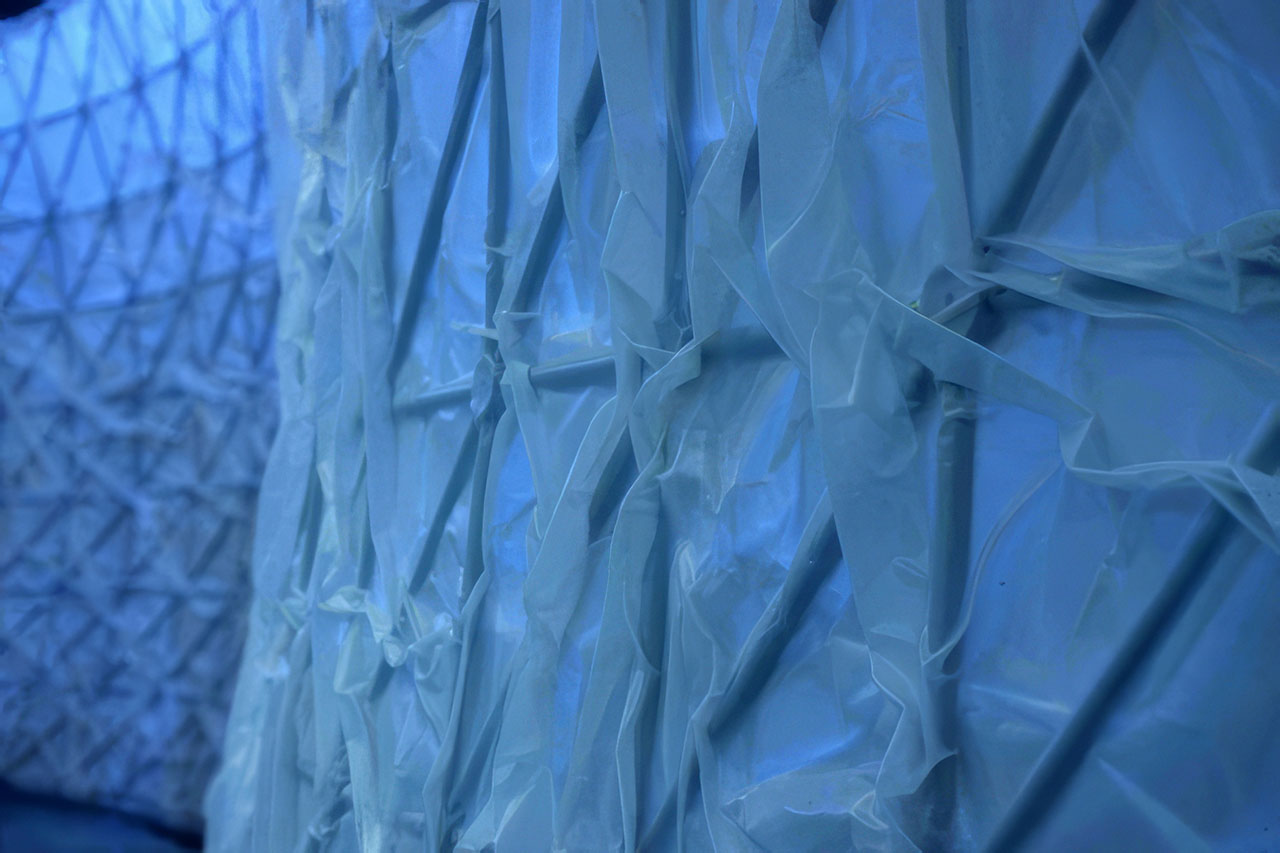

• Унификация заполнений не предполагалась — пространственный каркас помещался внутрь герметичного «мешка» из двухслойной эластичной мембраны TPU (Thermoplastic Polyurethane). При откачке воздуха вакуум плотно обтягивал металлоконструкцию, проявляя сложный биоморфный рельеф узлов и стержней. А для демонтажа «намертво» слипшейся полиуретановой оболочки монтажникам приходилось надувать её обратно.

Эксперимент Вернера Зобека и MERO получил высшее признание: Nautilus завоевал Гран-при за лучший стенд на EuroShop-2002, AIT Award и iF Design Award 2003, войдя в историю как одна из вершин временной архитектуры в индустрии Expo & Event.

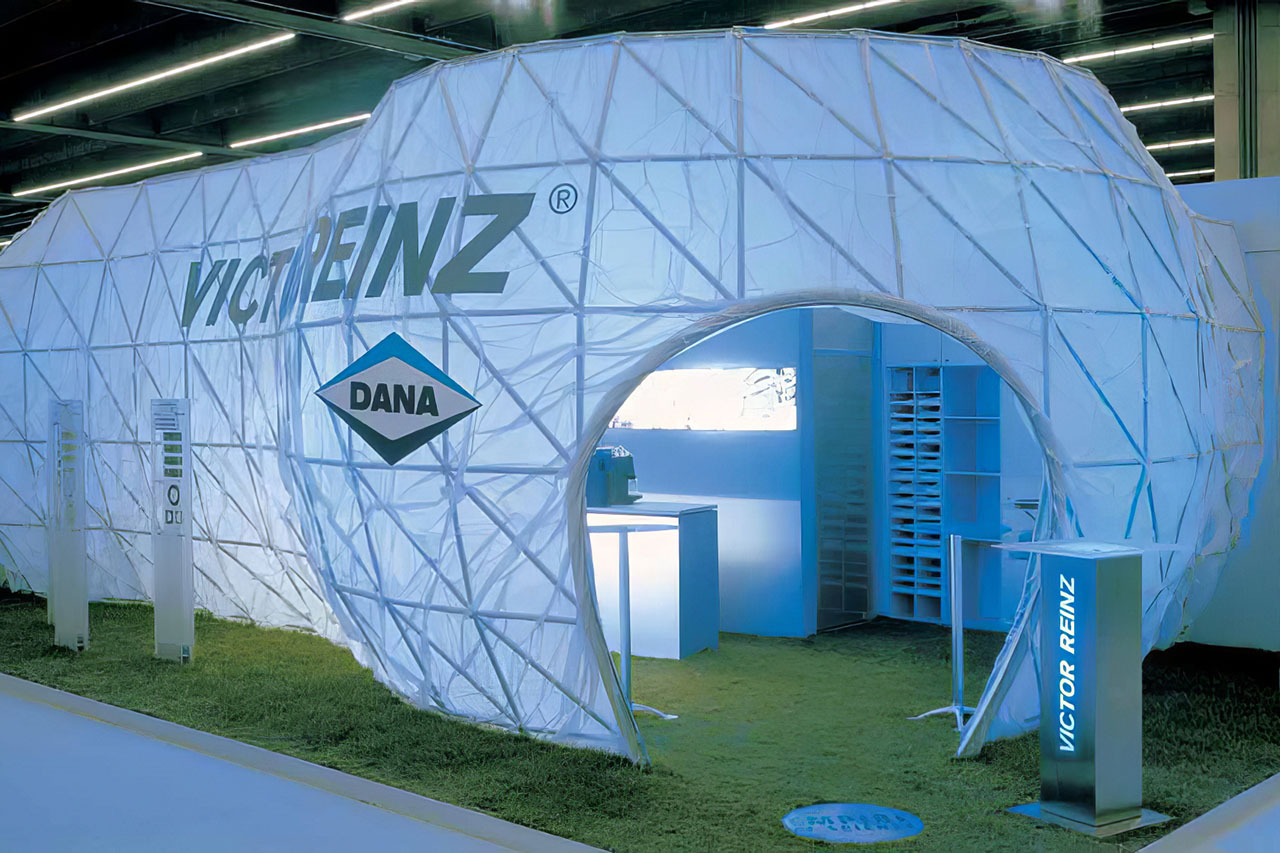

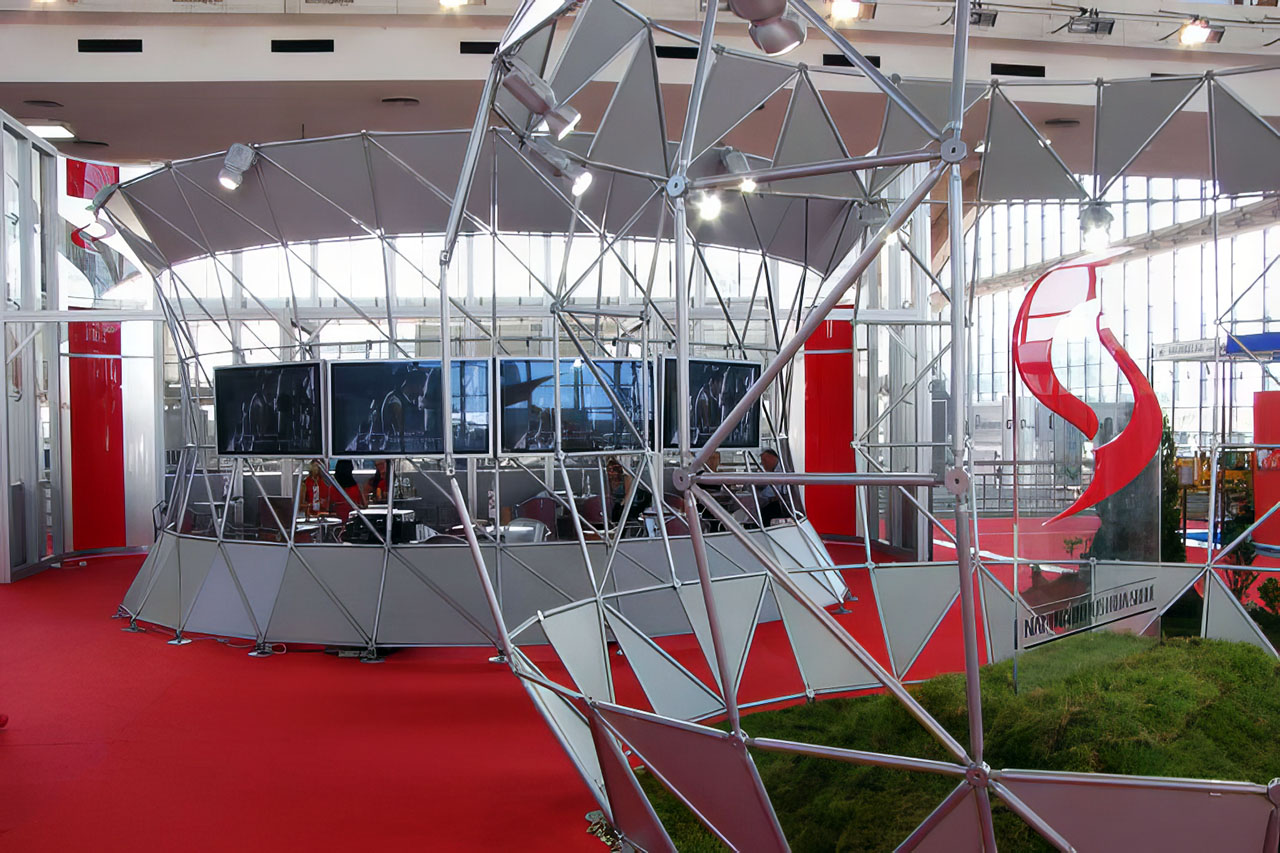

MERO Arcus — 12 типов коннекторов и 10 длин труб

История Nautilus наглядно показала ограничения применения технологии архитектуры свободной формы в выставочной индустрии. В процессе эксплуатации проявились не только её эстетические преимущества, но и критические для выставок минусы. Сборка из сотен уникальных деталей требовала высочайшей квалификации инженеров и монтажников, а на выходе всегда получалась одна фиксированная конфигурация с экстремально высокой стоимостью. Модульность, ставшая невостребованной в архитектуре, оказалась фундаментальной необходимостью для экспо-бизнеса.

Ответом MERO на эти вызовы стала система Arcus, представленная в конце 2002 года. Унификация привела к упрощению скульптурной пластики конструкции, но превратила сложную параметрическую форму в полноценную модульную выставочную систему, где, помимо эстетики, важны простота сборки и возможность трансформации конструктора под различные площади и задачи.

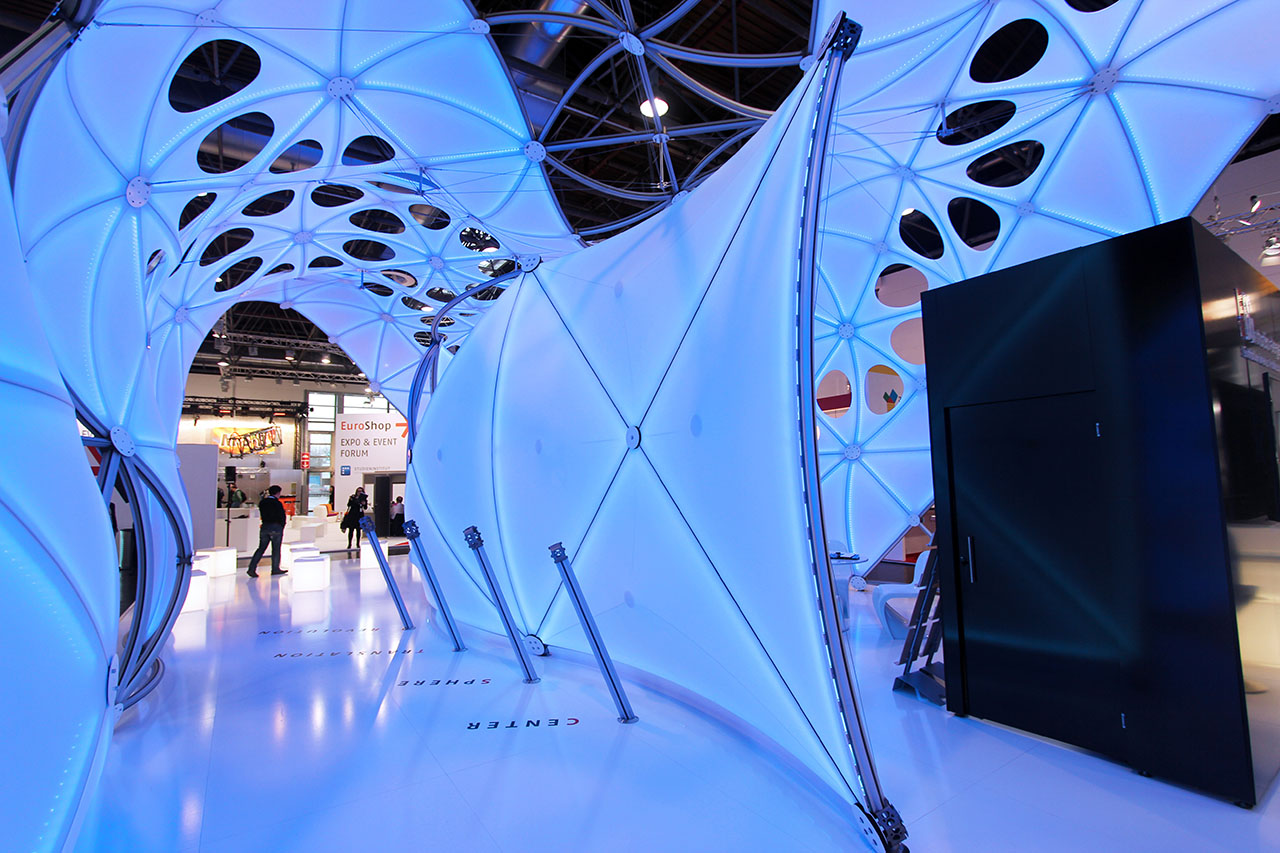

INFINITYCONSTevo — 5 треугольных модулей, 4 коннектора и 3 профиля

Архитектура свободной формы (freeform architecture) — это аппроксимация поверхности, в которой элементы системы (стержни, коннекторы и заполнения) параметрически зависимы от конфигурации оболочки. Процесс проектирования и производства автоматизирован настолько, что архитектору надо лишь нарисовать 3D-поверхность, а программа выдает готовые задания для фрезеровки коннекторов на станках с ЧПУ, длины стержней и чертежи заполнений с автоматическим нанесением маркировки, необходимой для монтажа.

У нас была внешне похожая, но идеологически противоположная задача. Первичными стали 5 треугольных модулей, которые определяют возможное разнообразие трансформируемых параметрических форм. Это геометрическая программа, в которой есть правила стыковки — в каждой точке бифуркации возможен выбор одного из двух направлений развития.

В 2008 году мы планировали начать совместную с MERO разработку этой идеи, но экономический кризис вмешался в планы, и немцы заморозили инвестиции в новые проекты. Несмотря на это, мы решили продолжить работы самостоятельно и презентовали первый промышленный образец на EuroShop-2011, а еще через 6 лет, на EuroShop-2017, показали новую, наиболее совершенную итерацию системы.

Мы создавали этот продукт для себя, тестировали и дорабатывали его в процессе эксплуатации. «Минимальное количество модулей при максимальных возможностях конфигурирования криволинейных поверхностей» — это формула, которой мы придерживались.

Система INFINITYCONSTevo не могла появиться в отрыве от мирового опыта и является эволюционным развитием революционных биоморфных конструкций и технологий, пришедших в выставочный дизайн из архитектуры на рубеже тысячелетий.

Автор статьи: © Борис Демин, Студия Дега, 2026.
